帶燈金屬防水按鈕開關
|

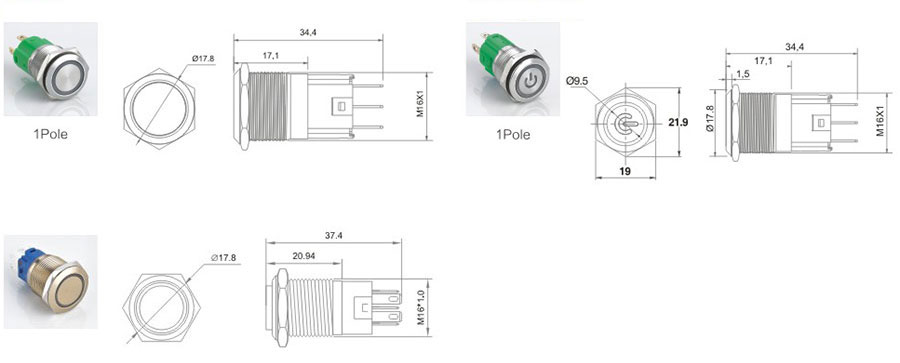

名稱外觀 |
帶燈形式 |
操作類別 |
觸點 |
產品型號 |
外殼材料 |
顏色 |
額定電壓 |
|
平鈕環形帶燈
|
帶燈 |
自復 |
1NO+1NC |
A16SFE-11 |
S:不銹鋼 N:黃銅鍍鉻 P:塑料 A:鋁氧化 |
紅 綠 藍 黃 白 |
3V 6.3V 12V 24V 110V 220V |
|
自鎖 |
A16SFE-11Z |
||||||
|
電源符號圓形
|
電源標志 | 自復 |
A16SFP-11 |
||||
| 自鎖 |
A16SFP-11Z |
||||||
|
平鈕環形帶燈
|
三色帶燈 | 自復 |
A16AFE-11R/G/B |
||||
| 自鎖 |
A16AFE-11Z R/G/B |
產品特點和優勢:
安裝直徑16mm
IP67防護等級
觸點銀鍍金3μ
頭部形狀：弧面、平面、凹面、高面
帶燈類型：點型、環型
采用交直流通用LED燈珠，接線端子無正負極區分
LED超高亮冷光源燈顯示
燈珠內置保護電阻，無需外接
可定制圖案，顏色及尺寸
符合標準：
符合 IEC60947-5-1 GB14048.5 標準
連接器
開關結構說明
|
型式 |
No.1 |
No.2 |
No.3 |
|
符號 |
|
||
|
示意圖 |
|
||
|
說明 |
具有兩個端子的雙斷電慢動觸頭開關個別產品可定制Y型常閉開關，詳見產品說明 | ||
額定參數
|
工作電壓 |
|
24V |
110V |
220V |
|
|
接觸參數 |
AC (50/60Hz) |
阻性 |
— |
1.0A |
0.5A |
| 感性 |
— |
0.7A |
0.5A |
||
|
DC |
阻性 |
1.0A |
0.2A |
— |
|
| 感性 |
0.7A |
0.1A |
— |
||
防水型金屬按鈕開關命名方式
|
|
|||||||
|
金屬按鈕 |
安裝尺寸 |
外殼材料 |
頭部形狀 |
接線方式 |
操作類型 |
燈珠顏色 |
電壓 |
|
|
16mm |
S:不銹鋼 N:黃銅鍍鉻 A:鋁氧化 |
F:平面 H:高面 B:球面 E:環形燈 D:中心帶燈 M:蘑菇頭 |
11:單刀 (1NO,1NC) |
默認自復 Z:自鎖 |
紅 綠 藍 黃 白 |
3V 6.3V 12V 24V 110V 220V |
注：常規的定制都是不銹鋼外殼，如需銅鍍鉻外殼，請把型號第一個“S”換成“N”
觸點規格
|
額定絕緣電壓 |
250 |
||
|
發熱電流 |
3A溫度不超過最大額定值縮允許的電流 | ||
|
額定使用電壓 |
12V 24V 110V 220V |
||
|
額定使用電流 |
交流50/60Hz |
電阻性負載 |
- - 5A 3A |
| 電感性負載 |
- - 3A 2A |
||
| 直流 |
電阻性負載 |
5A 5A 1A 0.5A |
|
|
電感性負載 |
2A 2A 0.2A 0.1A |
||
|
觸點材料 |
銀鍍金 |
||
最小適應負載:3V AC/DC 5mA(參考值)
(可使用范圍取決于使用環境和負載種類)
燈珠規格
| 燈珠類型 | 雙向LED 燈珠 (交直流通用) |
| 額定電壓 | 3V,6V,12V,24V,36V,110V,220VAC/DC |
| 額定電流 | 約 15mA 約 2mA |
| 發光顏色 |  |
| 壽命 | 40000 小時(參考值) |
| 燈珠等效電路 |
內置電阻：采用6V燈珠，需外接電阻。 |
注：如需單向直流LED燈珠可定制，其他電壓規則可按需求定做。
主要技術參數
|
保護等級 |
IP67 |
|
觸點類型 |
C:1 NO+1NC/2NO+2NC |
|
最大電壓 |
250V AC/DC |
|
熱流 |
3A |
|
最小負載 |
5V AC/DC,1mA |
|
觸點材料 |
鍍銀金 |
|
端子形式 |
.110英寸焊接/快速連接 |
|
運行溫度 |
-25°to+55°C |
|
操作濕度 |
45 to 85% RH |
|
接觸電阻 |
50MΩ最大 |
|
絕緣電阻 |
100最小MΩ（500V直流兆歐） |
|
震蕩電阻 |
10至55Hz，振幅1.2mm p-p |
|
保護等級 |
＞10g |
|
電氣壽命 |
最少100,000次操作（在滿額定負載下） |
|
機械壽命 |
維持：最少1,000,000次操作 瞬間：最少1,000,000次操作 |
|
耐壓 |
開關單元：2,000V AC，1min，帶電/無電部分和不同極的端子之間; |
|
錫焊溫度 |
20W/5 seconds of 260°C/3 seconds |
