名稱外觀 |
帶燈形式 |
頭部形狀 |
聲音強度 |
發音類型 |
產品型號 |
外殼材料 |
帶燈顏色 |
額定電壓 |
|
|
不帶燈 |
平圓形網孔狀 |
≥85dB(0.1米) |
蜂鳴(M) |
A19SM-2J |
S:不銹鋼 N:黃銅鍍鉻 P:塑料 A:鋁氧化 |
紅 綠 藍 黃 白 |
3V 6.3V 12V 24V 110V 220V |
| 帶燈 |
閃光蜂鳴(SM) |
A19SSM-2J |
產品特點和優勢:

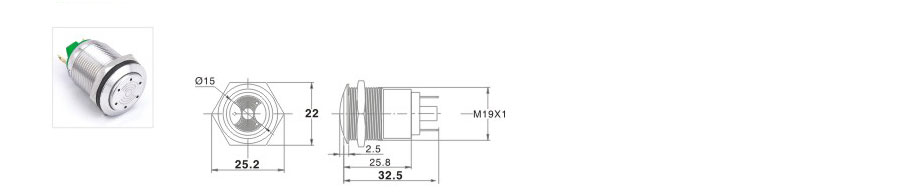

安裝直徑19mm
IP67防護等級
觸點銀鍍金3μ
頭部形狀：弧面、平面、凹面、高面
帶燈類型：點型、環型
采用交直流通用LED燈珠，接線端子無正負極區分
LED超高亮冷光源燈顯示
燈珠內置保護電阻，無需外接
可定制圖案，顏色及尺寸
符合標準
符合 IEC60947-5-1 GB14048.5 標準
連接器
快速連接，安全使用，方便連接，線長可供定制
開關結構說明
|
型式 |
No.1 |
No.2 |
No.3 |
| 符號 |
|
||
|
示意圖 |
|
||
|
說明 |
具有兩個端子的雙斷電慢動觸頭開關個別產品可定制Y型常閉開關，詳見產品說明 | ||
額定參數
|
工作電壓 |
|
24V |
110V |
220V |
|
|
接觸參數 |
交流 (50/60Hz) |
阻性 |
— |
1.0A |
0.5A |
| 感性 |
— |
0.7A |
0.5A |
||
|
直流 |
阻性 |
1.0A |
0.2A |
— |
|
| 感性 | 0.7A |
0.1A |
— |
||
金屬按鈕開關命名方式 24v/110v/240v
|
|
|||||||
|
金屬按鈕 |
安裝尺寸 |
外殼材料 |
頭部形狀 |
接線方式 |
操作類型 |
燈珠顏色 |
電壓 |
|
|
19mm |
S:不銹鋼 N:黃銅鍍鉻 A:鋁氧化 |
F:平面 H:高面 B:球面 E:環形燈 D:中心帶燈 M:蘑菇頭 |
11:單刀(1NO,1NC) 22:雙刀(2NO,2NC) |
默認自復 Z:自鎖 X:旋鈕 Y:鑰匙鈕 TS:急停鈕 M:蜂鳴器 SM:閃光蜂鳴器 |
紅 綠 藍 黃 白 |
3V 6.3V 12V 24V 110V 220V |
注：常規的定制都是不銹鋼外殼，如需銅鍍鉻外殼，請把型號第一個“S”換成“N”。
觸點規格
|
額定絕緣電壓 |
250 |
||
|
發熱電流 |
3A溫度不超過最大額定值所允許的電流 | ||
|
額定使用電壓 |
12V 24V 110V 220V |
||
|
額定使用電流 |
交流50/60Hz |
電阻性負載 |
- - 5A 3A |
|
電感性負載 |
- - 3A 2A |
||
|
直流 |
電感性負載 |
5A 5A 1A 0.5A |
|
| 電阻性負載 |
2A 2A 0.2A 0.1A |
||
|
觸點材料 |
銀鍍金 |
||
最小適應負載:3V AC/DC 5mA(參考值)
(可使用范圍取決于使用環境和負載種類)
燈珠規格
| 燈珠類型 | s雙向LED 燈珠 (交直流通用) |
| 額定電壓 | 3V,6V,12V,24V,36V,110V,220VAC/DC |
| 額定電流 | 約 15mA 約 2mA |
| 發光顏色 |  |
| 壽命 | 40000 小時(參考值) |
| 燈珠等效電路 |  內置電阻：采用6V燈珠，需外接電阻。 采用交直流通用的LED燈珠，接線端子無正負極區分；60V以下燈珠已內置保護電阻。 |
注：如需單向直流LED燈珠可定做；其他電壓規格可按需求定做。
