雙頭按鈕式防水開關
|
產品圖片 |
描述 |
觸點模式 |
型號 |
顏色 |
外形尺寸 |
|
|

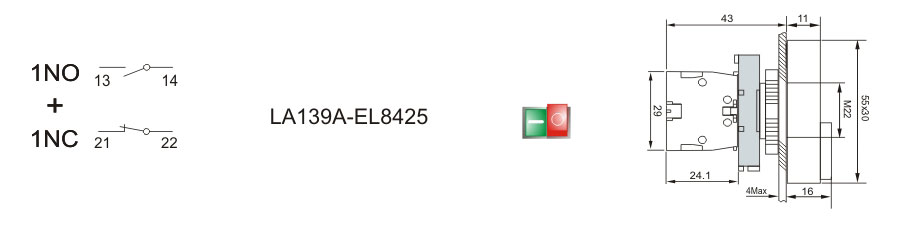

雙鍵平鈕 IP40 鏡片顏色：黃色 |
|
|||
|
|

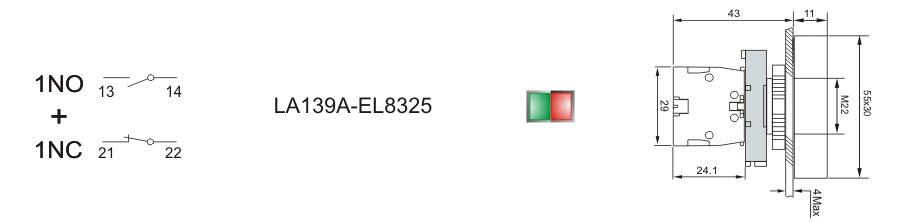

雙鍵凸平鈕 IP40 |
|
|||
|
|

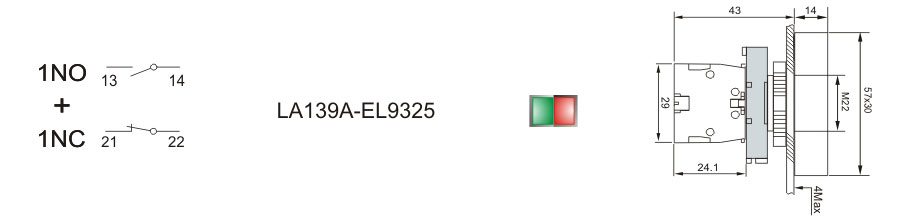

雙鍵平鈕 IP40 鏡片顏色：黃色 |
|
|||
|
|

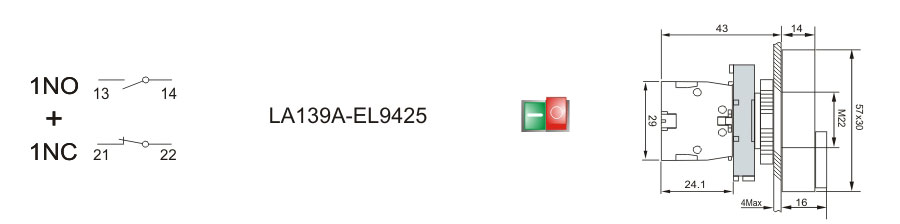

雙鍵凸平鈕 IP40 |
|
|||
 |

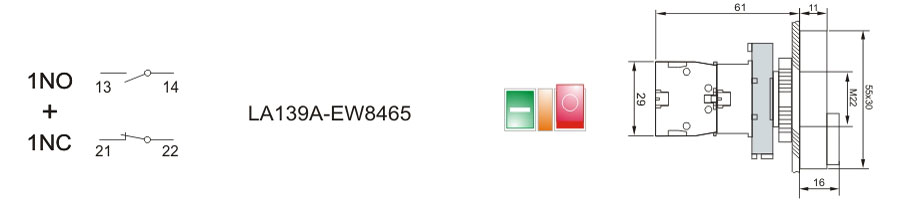

雙鍵平鈕 IP40 |  |
|||
 |
雙鍵凸鈕 IP40 |  |
|||
 |
雙鍵平鈕 帶防水罩 IP65 |
 |
|||
 |
雙鍵凸鈕 帶防水罩IP65 |
 |
|||
型號命名方式解釋
|
|
||||
|
LA139A 系列 |
塑料型雙鍵帶燈 |
3=雙平型 4=凸平型 |
BA9S 基座 6=直接插入式 7=容阻降壓方式 4=變壓器降壓方式 |
1=1NO 2=1NC 3=2NO 4=2NC 5=1NO+1NC |
產品特點和優勢:
安裝直徑22mm
防護等級:IP40/IP65/IP66
堅固、可靠、長達3百萬次的機械壽命，電壽命50萬次
長達5萬小時的LED指示燈使用壽命
常開和常閉接觸組互相獨立，可按需組合，便于更換
帶燈按鈕及信號燈統一采用BA9S燈座，可按需選用不同燈源
型號及其含義
|
|
 |
||||
|
|
B:金屬系列 E:塑料系列 |
A :平頭按鈕 L :凸頭按鈕 p:帶罩按鈕 W:帶燈按鈕 D:選擇開關(短柄） J :選擇開關(長柄) G:鑰匙開關 E :觸點模塊 Z:觸點模塊加中座 B :蘑菇頭按鈕030 C :蘑菇頭按鈕CP40 R :蘑菇頭按鈕0 60 S4:急停按鈕(旋轉釋放,030) S5:急停按鈕(旋轉釋放,040) S6:急停按鈕(旋轉釋放,0 60) T :急停按鈕(拉拔釋放) V:指示燈 |
顏色 1:白 2:黑 3:綠 4:紅 5:黃 6:藍 選擇開關 BD BJ BG 2 :二位置自鎖 3:三位置自鎖 4:二位置由右至左自復 5:三位置由右至中和 由左至中自復 6:三位置由右至中自復 7:三位置由左至中自復 |
派生產品 BA 3 :帶符號 (僅限于BA.BL）
|
觸點模塊 1 : 1常開 2 : 1常閉 3 : 2常開 4 : 2常閉 5: 1常開+1常閉 |
使用環境條件
工作溫度：-25~+70°C
儲存溫度：-40~+70°C
污染等級：3級
防護等級：IP40/IP65/IP66
海拔極限高度：專2000米
符合標準
EN 60947-1,GB14048.5
主要技術參數
額定絕緣電壓：600V
約定發熱電流：10A
開關額定值：AC-15 Ue:380V/250V Je=4.5A
接觸電阻：≤50mA
推薦扭力：0.9Nm
接線面積：最小(min)1 x0.5mm2,最大(Max)2x1.5mm2 或1x2.5mm2
機械壽命：按鈕≥ 300 x 104次;
旋鈕≥ 1004次;
急停鈕≥ 30 x 104次
電氣壽命：≥ 30x104次
燈電壓極限：0.8Ue≤U≤1.15Ue
特點
|
|
舒適的手指按壓位置和幵關撥動操作 功能識別 自動接地 防手指觸電設計 |
|
整體型號LA139A 按鈕頭-觸點基座組裝 按鈕頭自動保持在開孔中 按鈕頭旋轉一定角度，卡入觸點基座 2個金屬螺釘固定 防震 自動接地 敞開式接線端，無需預松螺釘 電氣功能 最多可裝6付觸點模塊 |
|
|
鍍鉻金屬頭和安裝底座 防震的螺釘端子 堅固、可靠、長達3百萬次的機械壽命 長達5萬小時的LED指示燈使用壽命 |
 |
高防護等級IP65 安裝快速簡單，最終形式由您決定 |
|
安裝開孔圖（厚度1到6mm） |
|
高防等級IP65 按鈕頭的安裝 后端螺圈固定 |
|
|
|
|
||
|
面板表面最小 安裝深度最淺 |
注：LA139A塑料系列安裝面板厚度1至5mm |
觸點基座卡式安裝 無需任何工具 快捷、牢固 |
|
|
齊全的標識標牌-為您量身定做帶功能符號的按鈕 |
透明環形刻度板 |
|
|
|
|
|
不同選擇 根據需要可任意定制 |
