常開按鈕開關
|
產品圖片 |
描述 |
觸點模式 |
型號 |
顏色 |
外形尺寸 |
|
|
平鈕 |
|
|||
|
|

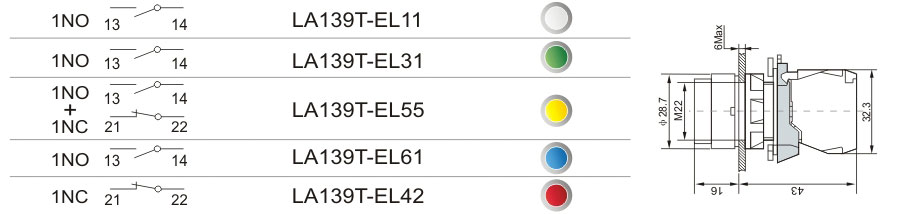

凸鈕 彈簧返回 自復型 |
|
|||
|
|

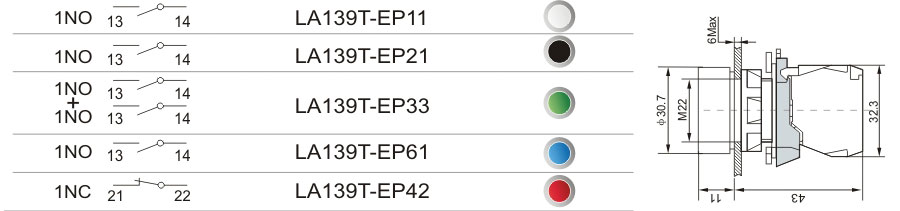

平鈕（防水罩） |
|
|||
|
|

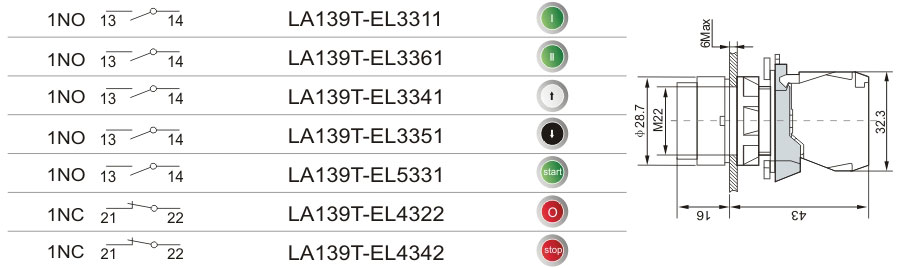

平鈕（帶符號） 彈簧返回 自復型 |
|
|||
|
|
凸鈕（帶符號） 彈簧返回 ???????自復型 |
|
|||
型號命名方式解釋
|
|
|||
|
LA139T 系列 |
EA 平鈕（自復型） EL 凸鈕（自復型） EP 平鈕（自復型，帶防水罩） EC 蘑菇頭按鈕（自復型，φ40） |
|
1=1NO
2=1NC
3=2NO
4=2NC
5=1NO+1NC |
常開按鈕功能：
安裝直徑22mm
防護等級:IP40/IP65/IP66
堅固、可靠、長達3百萬次的機械壽命，電壽命50萬次
長達5萬小時的LED指示燈使用壽命
常開和常閉接觸組互相獨立，可按需組合，便于更換
帶燈按鈕及信號燈統一采用BA9S燈座，可按需選用不同燈源
型號及其含義
|
|
|
||||
|
|
B:金屬系列 E:塑料系列 |
A :平鈕按鈕 L :凸鈕按鈕 P :帶罩按鈕 W :帶燈按鈕 D :選擇開關短柄 J :選擇開關長柄 G :鑰匙開關 E :觸點模塊 Z :觸點模塊加中座 B :蘑菇頭按鈕(?30) C:蘑菇頭按鈕(?40） R :蘑菇頭按鈕(?60) S4 :急停按鈕(旋轉釋放,?30) S5 :急停按鈕(旋轉釋放,?40) S6 :急停按鈕(旋轉釋放,?60) T :急停按鈕(拉拔釋放) V:指示燈 |
顏色 1:白 2:黑 3:綠 4:紅 5:黃 6:藍 選擇開關 BD BJ BG 2:二位置自鎖 3:三位置自鎖 4:二位置由右至左自復 5:三位置由右至中和由左至中自復 6:三位置由右至中自復 7:三位置由左至中自復 |
派生產品 BA 3:BL 帶符號 (僅限于BA,BL) BL 帶符號(僅限于BA,BL ) |
觸點模塊 1 : 1NO 2 : 1NC 3 : 2NO 4 : 2NC 5: 1N0+1NC |
常開按鈕工作環境
工作溫度：-25~+70°C
儲存溫度 ：-40~+70°C
污染等級：3 級
防護等級: IP40/IP65/IP66
海拔極限高度:≤2000m
符合
EN 60947-1,GB14048.5
常開按鈕主要技術數據
額定絕緣電壓：600V
約定發熱電流：10A
開關額定值：AC-15 Ue:380V/250V,Je=4.5A
DC-13 Ue:220V/110V,le=0.6A
接觸電阻：≤50mA
推薦扭力：0.9Nm
接線面積：最小1 x0.5mm2,最大2x1.5mm2或1x2.5mm2
機械壽命：按鈕≥ 300 x 104次;
旋鈕≥ 1004次;
急停鈕≥ 30 x 104次
電氣：≥ 30x104次
燈電壓極限：0.8Ue≤U≤1.15Ue
